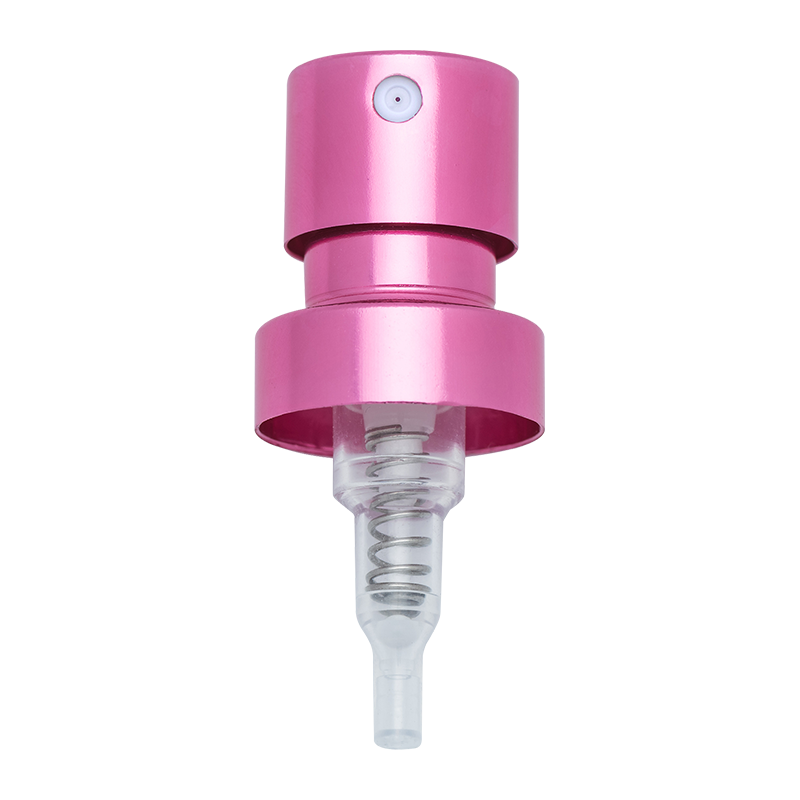

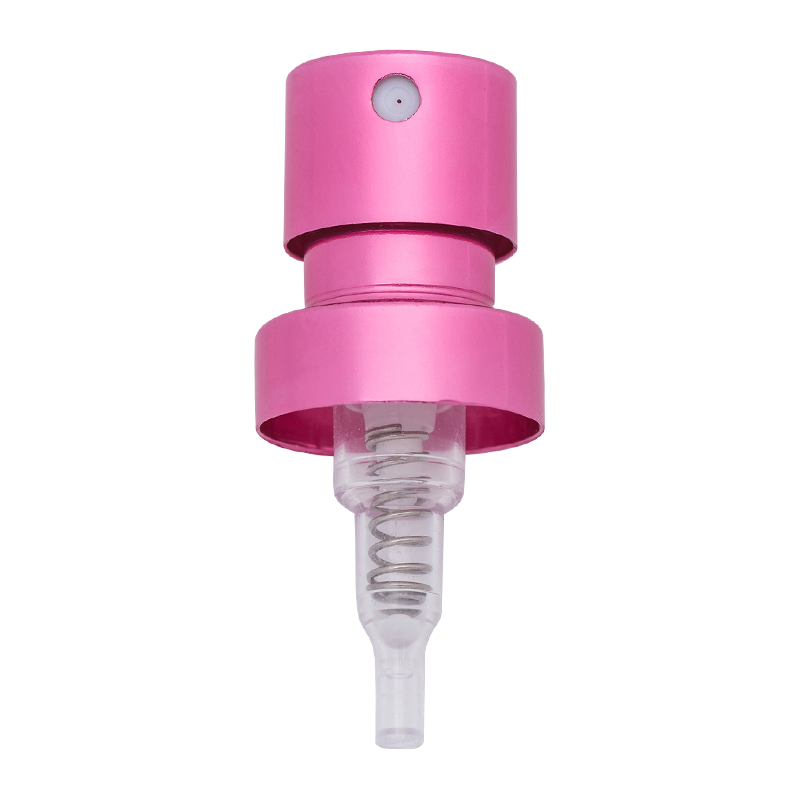

XY-PT-⊘15ABMG 15mm Sertizare parfum pulverizator cu pompa de ceata fina tip scurt

Cum se proiectează deschiderea de atomizare a Duză scurtă cu pompă de ceață fină de parfum de 15 mm pentru a obține cel mai bun efect?

Ca componentă de bază a ambalajului parfumului, efectul de atomizare al duzei scurte a pompei de ceață fină de parfum cu sertizare de 15 mm afectează direct experiența utilizatorului de utilizare a parfumului și textura produsului. Ca un parametru cheie care determină efectul de atomizare, deschiderea de atomizare trebuie să fie proiectată în mod cuprinzător în combinație cu factori multidimensionali, cum ar fi mecanica fluidelor, proprietățile materialelor și scenariile de utilizare, pentru a obține cel mai bun efect de „ceață fină uniformă, pulverizare stabilă și retenție moderată a parfumului”.

1. Proiectarea parametrilor de deschidere de bază pe baza mecanicii fluidelor

Esența atomizării este că, atunci când un lichid trece printr-o deschidere mică sub presiune, interacționează cu forța de forfecare a aerului datorită creșterii brusce a debitului pentru a forma particule de picături dispersate. Pentru duza scurtă cu sertizare de 15 mm, designul deschiderii trebuie să îndeplinească mai întâi cererea de bază de „ceață fină” - de obicei, diametrul picăturilor unei duze de parfum de înaltă calitate trebuie controlat între 5-30μm. Prea grosier va duce la pulverizare neuniformă și o reținere prea puternică a parfumului. Prea fină se va evapora cu ușurință rapid din cauza picăturilor prea ușoare, scurtând timpul de reținere a parfumului.
Din perspectiva mecanicii fluidelor, deschiderea și diametrul picăturilor sunt corelate pozitiv, dar nu liniar. Datele experimentale arată că, atunci când deschiderea este în intervalul 0,1-0,3 mm, diametrul picăturilor poate fi stabilizat în intervalul ideal de 10-20 μm: când deschiderea este mai mică de 0,1 mm, deși se pot forma picături mai fine, este ușor să se provoace blocaj din cauza tensiunii superficiale excesive a lichidului, în special componentele uleiului esențial ale orificiului și pot rămâne conținute în deschiderea parfumului; când deschiderea este mai mare de 0,3 mm, diametrul picăturilor va depăși 30 μm și va apărea fenomenul „coloană de apă” sau „stropire a picăturilor mari”, distrugând senzația delicată a spray-ului. Prin urmare, se recomandă ca deschiderea de atomizare a duzei scurte de 15 mm să fie bazată pe intervalul de 0,15-0,25 mm și apoi reglată fin în funcție de nevoile specifice.
În același timp, raportul de aspect al deschiderii (raportul dintre lungimea deschiderii și diametrul) trebuie să se potrivească cu presiunea pompei. Duza scurtă are o structură compactă, o cursă scurtă a pompei și o presiune relativ limitată, iar raportul de aspect este de obicei controlat între 2:1-3:1. Dacă raportul de aspect este prea mare (cum ar fi mai mult de 4:1), rezistența lichidului care trece prin deschidere va crește semnificativ, ceea ce poate duce la o forță de pulverizare insuficientă și la ceață intermitentă; dacă raportul de aspect este prea mic (cum ar fi mai mic de 1:1), debitul lichidului este prea rapid, iar picăturile sunt predispuse la „pulverizare” din cauza energiei cinetice excesive și nu pot forma o zonă de pulverizare concentrată.

2. Design de deschidere care se potrivește cu structura de sertizare

Designul de sertizare de 15 mm se caracterizează prin conexiune rapidă cu gura sticlei de parfum prin snap, structură compactă și trebuie să se adapteze la scenele portabile, astfel încât aspectul deschiderii trebuie să fie compatibil cu stabilitatea și etanșarea structurii de sertizare.
Din perspectiva mecanicii structurale, poziția deschiderii trebuie să evite punctul de crimpare. Diametrul duzei scurte de 15 mm este limitat, iar catarama este de obicei distribuită pe marginea duzei. Deschiderea trebuie să fie setată în zona centrală, iar distanța de la cataramă nu trebuie să fie mai mică de 3 mm pentru a evita deformarea deschiderii din cauza transferului de stres în timpul asamblarii cataramei, care afectează stabilitatea pulverizării. De exemplu, la proiectarea duzei din seria de 15 mm, Zhangjiagang XinYe Chemical Sprayer Co., Ltd va folosi simularea tensiunii în etapa de dezvoltare a matriței pentru a se asigura că poziția deschiderii este în zona cu stres structural minim, combinată cu poziționarea precisă a echipamentului său de asamblare automată pentru a asigura consistența dimensiunii deschiderii.
În plus, performanța de etanșare a structurii cataramei necesită ca jocul dintre deschidere și corpul pompei să fie controlat între 0,01-0,03 mm. Dacă spațiul liber este prea mare, este ușor să provocați scurgeri de lichid; dacă jocul este prea mic, deschiderea poate fi strânsă și deformată din cauza erorilor de asamblare. Prin urmare, precizia de prelucrare a deschiderii trebuie să atingă ± 0,005 mm, care se bazează pe procese de ștanțare și turnare prin injecție a aluminiului de înaltă precizie. Zhangjiagang XinYe Chemical Sprayer Co., Ltd se bazează pe un lanț de producție complet, de la ștanțarea aluminiului până la turnarea prin injecție. Întregul proces de control poate îndeplini astfel de cerințe de procesare de înaltă precizie și poate oferi garanții de bază pentru stabilitatea deschiderii.

3. Materiale de deschidere și tratament de suprafață adaptate ingredientelor parfumului

Ingredientele parfumului sunt complexe, inclusiv alcool, uleiuri esențiale, parfumuri etc. Vâscozitatea și corozivitatea uleiurilor esențiale vor afecta durabilitatea și efectul de atomizare al deschiderii. Prin urmare, selecția materialului și tratarea suprafeței deschiderii trebuie să fie adaptate la ingredientele parfumului.
În ceea ce privește materialele, deschiderea duzei scurte de 15 mm este de obicei realizată din oțel inoxidabil sau ceramică. Oțelul inoxidabil are o rezistență bună la coroziune și este potrivit pentru parfumurile cu mai mult alcool; Materialele ceramice au o netezime mare a suprafeței, nu sunt ușor de lăsat componente ale uleiurilor esențiale, pot reduce riscul de înfundare și sunt potrivite în special pentru parfumurile de ultimă generație care conțin uleiuri esențiale naturale. Netezimea peretelui interior al deschiderii trebuie să fie sub Ra0,8μm. Rugozitatea prea mare va provoca turbulențe în lichidul din gaură, distrugând uniformitatea atomizării. Procesul de tratare a suprafeței cu oxid de aluminiu poate îmbunătăți netezimea suprafeței și rezistența la coroziune a materialului, oferind sprijin pentru utilizarea stabilă pe termen lung a deschiderii.
Pentru parfumurile care conțin ingrediente pe bază de silicon, deschiderea trebuie să fie hidrofobă (cum ar fi acoperirea) pentru a preveni aderarea lichidului la orificiu pentru a forma o peliculă lichidă, rezultând o scădere treptată a cantității de spray. Pentru produsele cu emulsie fără alcool, deschiderea trebuie mărită în mod corespunzător la 0,25-0,3 mm, iar netezimea peretelui interior ar trebui îmbunătățită pentru a preveni înfundarea emulsiei din cauza vâscozității ridicate.

4. Proiectare de adaptare dinamică a diafragmei combinată cu scenariul de utilizare

Designul „scurt” al duzei scurte de 15 mm îl face potrivit pentru scenarii portabile. Utilizatorii îl pot folosi în diferite medii de temperatură și umiditate, astfel încât designul deschiderii trebuie să ia în considerare impactul factorilor de mediu asupra efectului de atomizare.
În ceea ce privește adaptabilitatea la temperatură, deschiderea trebuie să rezerve o marjă pentru dilatarea și contracția termică. Când temperatura ambiantă crește de la -5℃ la 40℃, dimensiunea porilor materialului metalic se va modifica cu 0,001-0,003 mm din cauza expansiunii și contracției termice. Prin urmare, dimensiunea porilor la temperatura camerei trebuie reglată fin cu 0,002 mm în timpul proiectării. De exemplu, când dimensiunea țintă a porilor este de 0,2 mm, dimensiunea reală de procesare poate fi setată la 0,202 mm pentru a se asigura că intervalul efectiv de 0,199-0,205 mm poate fi menținut la temperaturi extreme.
În ceea ce privește controlul volumului de pulverizare, scenariile portabile necesită un singur volum de pulverizare între 0,05-0,1 ml. Prea mare va face ca parfumul să fie consumat rapid, iar prea mic nu va atinge efectul ideal de reținere a parfumului. Volumul de pulverizare este proporțional cu pătratul mărimii porilor, așa că trebuie controlat cu precizie de dimensiunea porilor: volumul unic de pulverizare al unei dimensiuni a porilor de 0,15 mm este de aproximativ 0,05 ml, dimensiunea porilor de 0,2 mm este de aproximativ 0,08 ml, iar dimensiunea porilor de 0,25 mm este de aproximativ 0,12 ml. Combinată cu nevoia de portabilitate, deschiderea de 0,2 mm este cea mai bună alegere atât pentru volumul de pulverizare, cât și pentru timpul de păstrare a parfumului.
În plus, diferența de presiune a utilizatorului va cauza fluctuații de presiune a pompei, iar designul deschiderii trebuie să aibă un anumit grad de anti-interferență. Prin setarea unei caneluri de ghidare (adâncime 0,05 mm, lățime 0,1 mm) la intrarea deschiderii, fluctuațiile de presiune pot fi tamponate pentru a se asigura că abaterea volumului de pulverizare sub diferite forțe nu depășește 10%. În etapa de dezvoltare a matriței, relația de potrivire dintre canelura de ghidare și deschidere va fi optimizată prin simularea stării fluidului sub diferite forțe de presare, iar volumul de pulverizare al fiecărui lot de produse va fi calibrat în combinație cu echipamentul său de detectare automată pentru a asigura consistența.

5. Proiectarea în colaborare a deschiderii și a altor structuri

Efectul de atomizare este rezultatul efectului sinergic al mai multor componente, cum ar fi deschiderea și canalul de curgere intern al duzei, presiunea corpului pompei și structura supapei. Cel mai bun efect nu poate fi obținut bazându-ne pe o singură dimensiune a diafragmei și trebuie să se formeze o gândire de „design de sistem”.
În ceea ce privește potrivirea canalului de curgere cu deschiderea, diametrul canalului de curgere ar trebui să fie de 5-8 ori mai mare decât deschiderea (de exemplu, când deschiderea este de 0,2 mm, diametrul canalului de curgere este de 1-1,6 mm) pentru a se asigura că lichidul formează o stare laminară stabilă înainte de a intra în deschidere și pentru a evita atomizarea neuniformă cauzată de turbulențe. În același timp, colțurile canalului de curgere trebuie să adopte tranziția arcului (rază nu mai mică de 0,5 mm) pentru a reduce rezistența la curgere a lichidului și a controla pierderea de presiune cu 5%.
Potrivirea presiunii corpului pompei și a deschiderii trebuie determinată prin testare pas cu pas. Presiunea corpului pompei a unei duze scurte de 15 mm este de obicei între 0,3-0,5 MPa, iar deschiderea trebuie echilibrată cu presiunea: deschiderea de 0,15 mm este potrivită pentru presiunea de 0,3-0,4 MPa, deschiderea de 0,2 mm este potrivită pentru presiunea de 0,4-0,45 MPa și deschiderea de 0,25 mm este potrivită pentru presiunea de 0,25-0,45,0 MPa. Nepotrivirea dintre presiune și deschidere va duce la problema „presiunii excesive va face ca picăturile să fie prea fine și ușor de volatilizat, în timp ce o presiune prea scăzută va face ca picăturile să fie prea grosiere și ușor de picurat”.

6. Proces de verificare și optimizare a designului deschiderii

Pentru a se asigura că proiectarea deschiderii obține cel mai bun efect, trebuie stabilit un sistem complet de verificare, care să acopere testele de laborator și simularea scenariilor reale de utilizare.
Testele de laborator includ: 1. Testul de distribuție a dimensiunii picăturilor, folosind un analizor laser de dimensiunea particulelor pentru a detecta intervalul de distribuție a diametrelor picăturilor. În condiții optime, 90% din diametrele picăturilor ar trebui să fie concentrate în intervalul 10-20μm; 2. Testul unghiului de pulverizare, unghiul de pulverizare al unei duze de înaltă calitate trebuie controlat la 30°-45°. Prea larg va face ca spray-ul să se împrăștie, iar prea îngust va avea ca rezultat o suprafață de acoperire prea mică; 3. Test de durabilitate, după apăsarea continuă de 1000 de ori, modificarea dimensiunii deschiderii trebuie să fie mai mică de 0,002 mm, iar rata de atenuare a volumului de pulverizare nu trebuie să depășească 5%.
Simularea scenariului real trebuie să țină cont de obiceiurile utilizatorilor, cum ar fi testarea stabilității pulverizării la diferite unghiuri de reținere (0°-45°) pentru a se asigura că designul deschiderii poate menține în continuare atomizarea uniformă atunci când este utilizat nevertical. Serviciul gratuit de verificare și livrare de mostre oferit de Zhangjiagang XinYe Chemical Sprayer Co., Ltd poate ajuta clienții să verifice efectul de proiectare a deschiderii în scenarii de utilizare reală și să ajusteze rapid parametrii matriței pe baza feedback-ului și să realizeze implementarea eficientă a planului de proiectare prin intermediul atelierului său independent de dezvoltare a matriței.
